Az energiatároló rendszer egy nagy teljesítményű, konténeres kialakítású BESS (Battery Energy Storage System), amelynek névleges teljesítménye 3450 kW, energiatároló kapacitása pedig 5504 kWh. A rendszer a Sofar PowerMaster: moduláris felépítésű, konténerbe integrált, és intelligens hűtési, felügyeleti, valamint tűzvédelmi funkciókkal rendelkezik. A rendszer célja a hálózati rugalmasság növelése, a csúcsterhelések kiegyenlítése, a megújuló energiaforrások integrációjának támogatása és az üzembiztonság biztosítása.

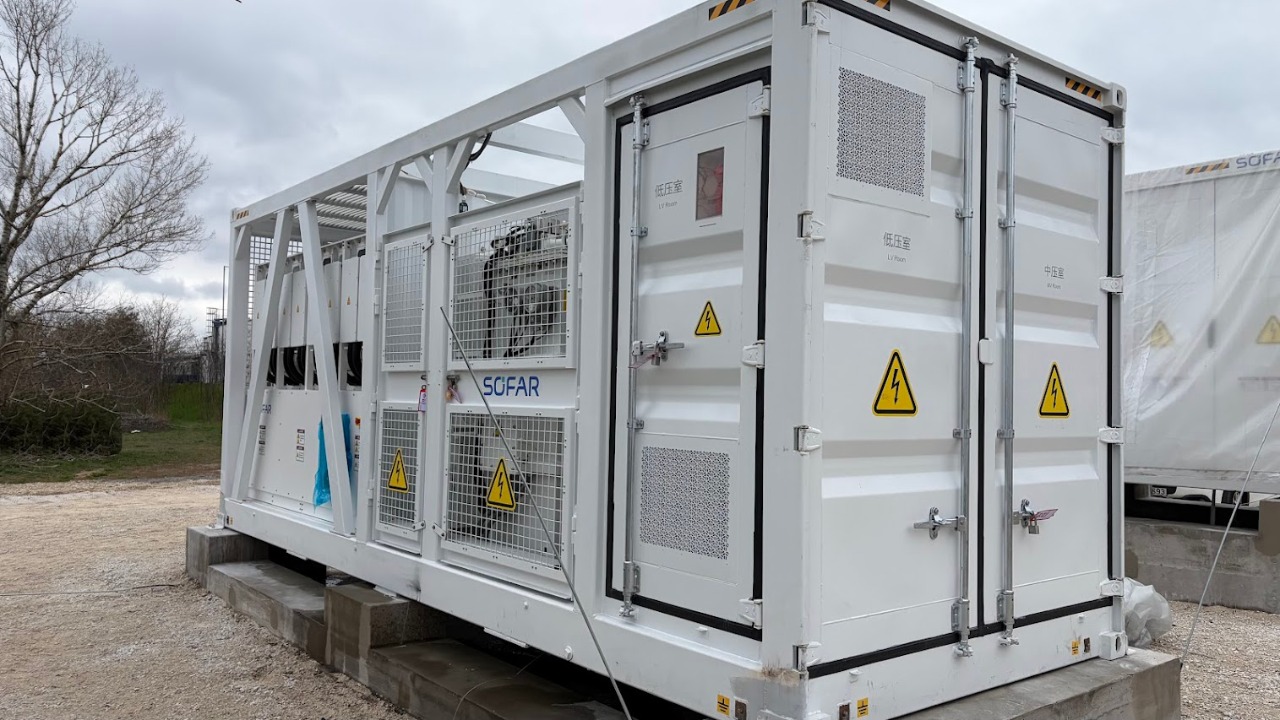

A Videoton területén 2 db Sofar PowerMaster energiatároló kerül telepítésre, egyenként 3450 kW / 5504 kWh teljesítménnyel, két külön KÖF fogadóállomás mellé. Fogadóállomásonként:

• 2 db Sofar EBI 1725K, szumma 3450 kW teljesítményű konverter egység (MV station with PCS)
• 2 db Sofar Battery Container, egyenként 2752 kW teljesítménnyel (BESS)

A Videoton területén telepítendő rendszer összesen 6900 kW / 11008 kWh, amit már megawattokban is írhatunk.

Felépítés

A rendszer 20 lábas konténerekben elhelyezett egységekből áll.

• MV station with PCS – ebben a konténerben egy KÖF kapcsolóberendezés található, egy 3450 kVA teljesítményű transzformátor, 2 db Sofar EBI 1725K PCS vagy konverter egység, 2 db motoros vezérlésű megszakítóval biztosítja az AC oldali leválasztást a transzformátor szekunder oldalától. Illetve a szükséges vezérlő elektronikák és segédüzemi transzformátor is itt helyezkedik el.
• Egy MV station és PCS konténerhez jelen esetben 2 db tároló konténer csatlakozik, amely biztosítja az energia tárolását, intelligens hűtési és fűtési rendszerrel ellátva, fejlett belső monitoring rendszerrel.
• A csatlakozást egy KÖF kapcsolóállomásban elhelyezett Schneider AirSeT biztosítja 11 kV feszültségszinten, amelyet szintén mi kiviteleztünk. A tároló leágazás külön méréséhez KÖF mérést is létesítettünk, amely alkalmas aggregátori akkreditációra.

A projekt újdonsága volt, hogy a régi SF6 gázos KÖF készülékek mellé egy hasonló kubatúrával ellátott berendezést kellett telepíteni az új jogszabályi környezetnek megfelelően, SF6 gáz alkalmazása nélkül. Ugyanez igaz az MV station KÖF fogadó készülékére is, amely a Sofar PowerMaster egység része.

Vezérlés és rendszerintegráció

A Videoton területén a tároló telepítése előtt már működő napelemes rendszer létesült visszwatt szabályozással, természetesen a tárolókat is el kellett látni ezzel a szabályozó mechanizmussal.

A vezérlési rendszerek kialakítása bonyolult feladat volt: összehangoltan kell működjön a tároló és a napelem visszatáplálás védelme, szükséges volt, hogy a beruházó lekötött teljesítményét ne lépjük át betáp oldalon, tehát teljesítményvédelem is kellett, emellett a KÖF megszakító berendezések állásjelzéseit is implementáltuk a rendszerbe.

Ennek kiegészítéseként az alap vezérlési feladatokon túl az EMS rendszeren a kereskedelmi és aggregátori igényeknek megfelelően lehet helyben menetrendezni, beállítható arbitrage, online HUPX-lekérdezés, igény szerinti működési sémák – illetve az aggregátori le- és felszabályozó jeleket is képes fogadni. Minden funkció, teljesítmény és mérési jel riportálható akár több évre visszamenőleg.

A vezérlés során több ismert nagy gyártó termékeit hangoltuk egységes rendszerbe, a beruházó egyedi igényeit figyelembe véve (például Schneider, ABB, Sofar, Phoenix Contact, Huawei, Janitza). A rendszerrel történő kommunikáció TCP/IP alapú, rézen és optikai hálózaton is történhet.
